讓我們一起來(lái)認(rèn)識(shí)機(jī)制砂
天然砂資源的日益匱乏，人工制作砂石職業(yè)很單薄。機(jī)制砂替代天然砂配制混凝土成為了時(shí)代的發(fā)展趨勢(shì)，機(jī)制砂和混合砂都稱為人工砂，混合砂定義為“由機(jī)制砂和天然砂混合制成的砂”。
從2017年下半年天然砂石全面禁采，機(jī)制砂石得到極速推行運(yùn)用。可是，在天然砂石“禁采”和機(jī)制砂石“量產(chǎn)”之間存在一個(gè)斷檔，這個(gè)斷檔的時(shí)間段可能1年，也可能2年，原因是湖南省大多數(shù)的砂石礦山企業(yè)都是小規(guī)模企業(yè)，手中礦石資源儲(chǔ)量有限，采礦權(quán)證的有效期限大多只要3年，咱們都在張望政府關(guān)于綠色礦山建造的方針和查驗(yàn)規(guī)范的出臺(tái)，憂慮出資往后，礦山被關(guān)停，出資打水漂。因而在這個(gè)斷檔期間的機(jī)制砂，大多不是正規(guī)制砂機(jī)出產(chǎn)出來(lái)的產(chǎn)品，而是將石子略微細(xì)碎篩分得到的砂狀顆粒混合物（其間5—10mm粒徑占比在0—20%），有些乃至就是加工碎石后的副產(chǎn)品——石屑粉，咱們稱之為“變形機(jī)制砂”。這種變形機(jī)制砂其顆粒散布呈“兩端多中心少”，不是嚴(yán)厲意義上的接連級(jí)配，配制的混凝土和易性差、可泵性差，簡(jiǎn)單堵管，引起廣闊混凝土技能人員的惡感。
現(xiàn)在在缺砂區(qū)域，大多數(shù)在以“混合砂”進(jìn)行混凝土出產(chǎn)，而混合砂的組成果比較紊亂了，一般由能夠收購(gòu)到的幾種砂以重視節(jié)省本錢的方法混合組成，包含機(jī)制砂（含石屑粉）、河砂、江砂（特細(xì)砂）、洗砂（山砂）等，質(zhì)量堪憂。砂石是混凝土的骨架，不合格的砂石將給混凝土的質(zhì)量帶來(lái)嚴(yán)峻的安全隱患，因而，在湖南大部分地區(qū)有必要重新認(rèn)識(shí)機(jī)制砂的實(shí)質(zhì)要求。
一、機(jī)制砂的界說(shuō)
1、《建造用砂》(GB/T14684)界說(shuō)：經(jīng)除土處理，由機(jī)械破碎、篩分制成的，粒徑小于4.75mm的巖石、礦山尾礦或工業(yè)廢渣顆粒，但不包含軟質(zhì)、風(fēng)化的顆粒，俗稱人工砂。
2、《一般混凝土用砂、石質(zhì)量及查驗(yàn)辦法規(guī)范》（JGJ52）界說(shuō)（人工砂）：巖石經(jīng)除土挖掘、機(jī)械破碎、篩分而成的，公稱粒徑小于5.00mm的巖石顆粒。
3、新的界說(shuō)：經(jīng)除土、沖擊整形細(xì)碎、沖擊超細(xì)碎、分級(jí)、粉控、綠色出產(chǎn)等聯(lián)合工藝制成的，粒徑小于4.75mm，到達(dá)中砂級(jí)配質(zhì)量要求，含水率操控在5%以內(nèi)的天然未風(fēng)化、化學(xué)功能相對(duì)安穩(wěn)、到達(dá)必定力學(xué)功能目標(biāo)的巖石顆粒。俗稱人工砂、碎砂。
兩大規(guī)范對(duì)機(jī)制砂的界說(shuō)比較廣泛，簡(jiǎn)單導(dǎo)致這種變形機(jī)制砂混入機(jī)制砂產(chǎn)品隊(duì)伍，給機(jī)制砂的開展帶來(lái)影響。新的界說(shuō)從工藝、質(zhì)量等方面進(jìn)行了規(guī)則，更全面、更科學(xué)。
二、機(jī)制砂的粗細(xì)程度和級(jí)配區(qū)間
已然機(jī)制砂由人工后天制成，就應(yīng)該完全能夠操控其級(jí)配區(qū)間，就不存在粗、中、細(xì)、特細(xì)四個(gè)區(qū)間，只需中砂、粗砂級(jí)配區(qū)間就好（特種用處需求的在外，可由供需雙方在合同中規(guī)則）。
累計(jì)篩余百分率對(duì)各粒徑區(qū)間含量表達(dá)不直觀，用分計(jì)篩余百分率規(guī)模限制各粒徑區(qū)間含量，滿意“分計(jì)篩余百分率限制規(guī)模”更適宜。
三、機(jī)制砂的三大特色：物理特色、工藝特色、化學(xué)特色
1、物理特色：包含一切慣例物理功能目標(biāo)，要點(diǎn)留意以下幾個(gè)目標(biāo)：
1.1機(jī)制砂的含泥量和石粉含量
國(guó)標(biāo)和行標(biāo)對(duì)天然砂規(guī)則含泥量，對(duì)機(jī)制砂的含泥量規(guī)則為石粉含量。而石粉里面既有與母巖同質(zhì)的粉體，也有外帶進(jìn)來(lái)的泥土。
1.1.1機(jī)制砂中的含泥量應(yīng)該由兩部分組成：
A、外帶的泥土，歸于外含泥；
B、母巖中的粘土礦藏組成部分，歸于內(nèi)含泥。如蒙脫石、伊利石、高嶺石等，這些都是由巖石長(zhǎng)時(shí)間風(fēng)化而構(gòu)成的粘土礦藏，具有吸附性強(qiáng)、保水性高級(jí)特色。這些粘土礦藏組成直接影響外加劑的適應(yīng)性、混凝土用水量、拌合物的越攪越稠、坍落度的經(jīng)時(shí)丟失等。
1.1.2石粉含量
國(guó)標(biāo)和行標(biāo)對(duì)石粉含量的限制值操控很低，兩個(gè)規(guī)范規(guī)則的限值不一致，與出產(chǎn)運(yùn)用中石粉含量的實(shí)際情況也相差很大。若按規(guī)范限值來(lái)操控，則大多數(shù)機(jī)制砂要么只能選用濕法出產(chǎn)，經(jīng)過(guò)水洗才干到達(dá)石粉限值要求；要么加大干法出產(chǎn)的風(fēng)選功率，將大部分石粉選出來(lái)另做他用。假如這樣，既對(duì)環(huán)境保護(hù)晦氣，加大能耗，對(duì)資源也是一種糟蹋。其實(shí)，絕大多數(shù)石粉非泥，是泵送混凝土、自密實(shí)混凝土及貧混凝土的稠度調(diào)節(jié)劑，在混凝土中能夠起到很好的填充效果，與膠凝資料粉體具有必定的疊加效應(yīng)，運(yùn)用妥當(dāng)能夠下降部分膠凝資料用量。
1.2需水量比
亞甲藍(lán)實(shí)驗(yàn)對(duì)鈣質(zhì)石粉靈敏，硅質(zhì)石粉不靈敏，且實(shí)驗(yàn)的復(fù)演性差，人為判斷要素多，差錯(cuò)大。因而，在亞甲藍(lán)實(shí)驗(yàn)基礎(chǔ)上添加一個(gè)需水量比實(shí)驗(yàn)更精確。
1.3機(jī)制砂的吸水性
機(jī)制砂由于經(jīng)過(guò)機(jī)械破碎，顆粒中留有裂縫和孔隙，以及母巖中的粘土礦藏和干法制砂構(gòu)成的石粉等，對(duì)水都具有必定的吸附性，因而，有必要測(cè)定其吸水率，在合作比設(shè)計(jì)時(shí)選用飽和面干含水率更適宜，能夠防止混凝土拌合物越攪越稠以及流動(dòng)性丟失過(guò)快問題。
1.4機(jī)制砂的鞏固性
機(jī)制砂的鞏固性要求比天然砂顯得更為重要。由于天然砂是經(jīng)過(guò)許多年大浪淘沙留下來(lái)的精華，鞏固性一般不會(huì)呈現(xiàn)大的問題。而加工機(jī)制砂的母材種類很多，如：母巖中有風(fēng)化成分、巖石中可能含較多的粘土礦藏、尾礦、固體廢料、修建廢物等，因而，有些機(jī)制砂的鞏固性目標(biāo)是不能滿意要求的，在對(duì)全省機(jī)制砂的走訪調(diào)查中發(fā)現(xiàn)多起機(jī)制砂鞏固性不合格，用手就能夠簡(jiǎn)單搓碎，而用戶卻沒有滿足重視的事情。而機(jī)制砂的鞏固性目標(biāo)直接關(guān)系到混凝土的力學(xué)功能和耐久功能。
1.5復(fù)合細(xì)度模數(shù)
同一個(gè)細(xì)度模數(shù)的砂樣，其級(jí)配曲線可能完全不一樣，抱負(fù)的砂各粒徑區(qū)間含量散布投影圖呈橄欖型，即“中心多兩端少”。這樣簡(jiǎn)單填充密實(shí)，孔隙率小。細(xì)度模數(shù)概念太廣泛，不能精確表達(dá)級(jí)配狀況，所以，假如還要套用老的累計(jì)篩余級(jí)配曲線及細(xì)度模數(shù)的話，主張選用復(fù)合細(xì)度模數(shù)目標(biāo)更合理。
復(fù)合細(xì)度模數(shù)界說(shuō)：在國(guó)標(biāo)細(xì)度模數(shù)基礎(chǔ)上，添加2.36mm以上和0.075mm以下的含量目標(biāo)限值，分三個(gè)等級(jí)，表明辦法：μf(+2.36，-0.075)，μf細(xì)度模數(shù)，取值2.3-3.7。如：2.8（12,6），表明細(xì)度模數(shù)2.8,其間2.36mm以上顆粒含量低于12%，0.075mm以下顆粒含量低于6%。經(jīng)過(guò)對(duì)兩端顆粒含量值的限制，防止了兩端多中心少的變形級(jí)配機(jī)制砂的呈現(xiàn)。根據(jù)復(fù)合細(xì)度模數(shù)能夠分三個(gè)等級(jí):Ⅰ級(jí)2.8（12,6）；Ⅱ級(jí)2.8（18,8）；Ⅲ級(jí)2.8（22,10）。

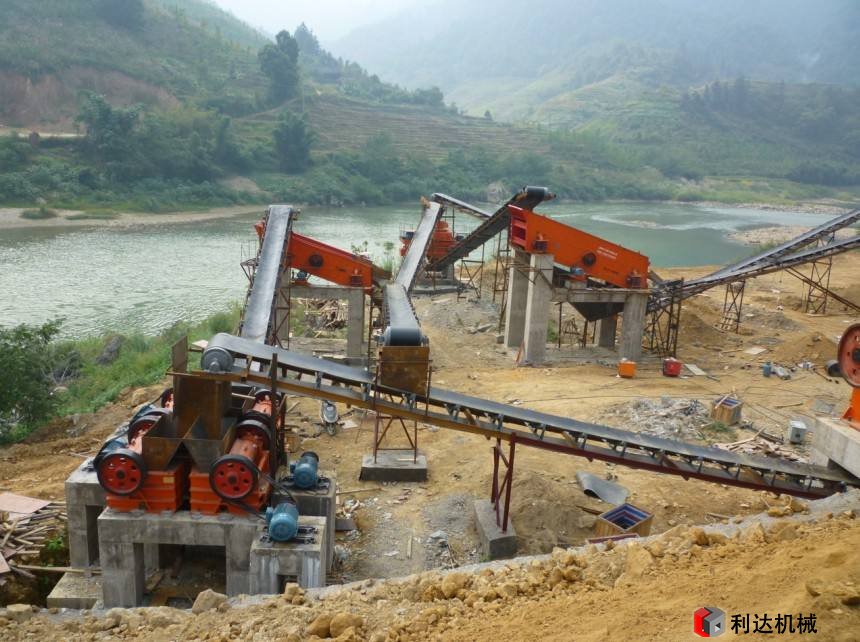

2、工藝特色：
2.1選用變頻破碎和篩分分級(jí)技能，能夠得到恣意級(jí)配曲線的機(jī)制砂；
2.2不同巖石有不同的解理面，同種巖石選用不同破碎方法的針片狀含量不同；
2.3破碎界四大難題：
A、石料做扁易做圓難；
B、2.5—10mm的骨料很難破碎做細(xì)（超細(xì)碎），俗稱“鉆石王老五”；
C、級(jí)配曲線的長(zhǎng)時(shí)間安穩(wěn)；
D、篩分技能。
3、化學(xué)特色：
3.1堿集料反響；
3.2外加劑適應(yīng)性；
3.3母巖成分（如內(nèi)含的蒙脫石、伊利石、高嶺石等）對(duì)混凝土作業(yè)性、力學(xué)性、耐久性的影響；
3.4某些以碳酸鈣為主的石粉可能與C3A發(fā)作水化反響，構(gòu)成水化碳鋁酸鈣。
母巖都適合做機(jī)制砂，特別是高質(zhì)量機(jī)制砂。新建礦山應(yīng)事前對(duì)巖石做一個(gè)全面的剖析，改建礦山應(yīng)根據(jù)巖石的特性做到合理使用、優(yōu)質(zhì)優(yōu)用。機(jī)制砂是砂（沙）的一種，主要是指通過(guò)破碎機(jī)而形成的砂子。用作加工機(jī)制砂的母巖，抗壓強(qiáng)度應(yīng)符合GB／T14685—2001《建筑用卵石、碎石》的規(guī)定，即飽和抗壓強(qiáng)度：火成巖不應(yīng)小于80MPa，變質(zhì)巖不應(yīng)小于60MPa，水成巖不應(yīng)小于30MPa。
